1、基本原理
1.1高分子溶液的粘度有以下幾種定義：
（1）相對粘度：用ηr來表示。其中，η0為純?nèi)軇┑恼扯龋鞘窍嗤瑴囟认氯芤旱恼扯取＆莚是一個無因次的量。對于低切變速度下的高分子溶液，其值一般大于1。顯然，隨著溶液濃度的增加ηr將增大。

（2）增比粘度：用ηsp表示，是相對于溶劑來說溶液粘度增加的分?jǐn)?shù)。

溶液粘度η相對于溶劑黏度η0的增量與純?nèi)軇┱扯戎取?

（3）比濃粘度

溶液增比黏度與溶液濃度之比
（4）比濃對數(shù)粘度

（5）特性粘度 （[η]）

溶液無限稀釋時的比濃粘度，其值與濃度無關(guān)，其量綱是濃度的倒數(shù)cm3/g
1.2 一點法

t:高分子溶液的流出時間；
t0：溶劑的流出時間。

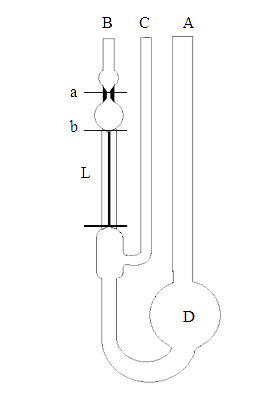

2、裝置圖
/p>

上述粘度的測定原理如下：待測液體自A管加入，經(jīng)B管將液體吸至a線以上，使B管通大氣，任其自然流下，記錄液面流經(jīng)a及b線的時間t。

3、操作步驟及注意事項

取待測的供試液沿烏氏粘度計的A管內(nèi)壁流入D球。將粘度計垂直固定于恒溫水浴中。水浴溫度應(yīng)為25±0.05℃，使水浴的液面高于緩沖球（B管的上端小球），放置15分鐘，將B管和C管各接一根乳膠管，夾住C管的膠管，自B管管口處抽氣；使供試液液面緩緩升高至緩沖球的中部，先放開B管口，再放開C管口，使供試液在管內(nèi)自然下落，用秒表準(zhǔn)確記錄液面自測定線a下降至測定線b處的流出時間，重復(fù)測定兩次，兩次相差不得超過0.1秒，取兩次的平均值為供試液的流出時間（T）。

注意事項

1） 恒溫水浴的溫度對粘度測定影響很大，要求水浴溫度波動在±0.05℃之內(nèi),同時恒溫水浴槽內(nèi)各位置的水溫應(yīng)均勻一致。

2）烏氏粘度計的毛細(xì)管必須用清潔液浸泡并用水洗凈，于105℃烘干后方可使用。

3）烏氏粘度計必須垂直固定于恒溫水浴中。否則影響流速，造成測定結(jié)果的誤差。

4） 在每次稀釋后，必須使粘度計內(nèi)液體混合均勻。其方法是夾住C管的膠管，自B管納氣，使粘度計D球中液體混合均勻，然后再抽D球中的液體沖洗粘度計的緩沖球、測定球（B管上a與b線間的小球）、毛細(xì)管2-3次即可
